Joventa Stellantriebe - Standard

Die elektrischen Stellantriebe der JOVENTA® STANDARD Baureihe sind speziell für den Bereich mittlerer und grösserer Luftklappen entwickelt worden.
Universal-Adapter für:

Rundachsen Ø 10…20 mm
Vierkantachsen 10…16 mm SW
Mindestachslänge 48 mm.


Stellantriebe STANDARD 8 Nm

Type

Nm

bis m²

Spannung

Laufzeit sec/AUF

Ansteuerung

Hilfsschalter / Klemme


DAS1 8 2,0 24V AC/DC 30 2/3-Punkt PDF
DAS1.S 8 2,0 24V AC/DC 30 2/3-Punkt 2 HS PDF
DMS1.1 8 2,0 24V AC/DC 30 0(2)...10V DC, 0(4)...20mA PDF
DMS1.1S 8 2,0 24V AC/DC 30 0(2)...10V DC, 0(4)...20mA 2 HS PDF
DAS2 8 2,0 230V AC 30 2/3-Punkt PDF
DAS2.S 8 2,0 230V AC 30 2/3-Punkt 2 HS PDF
DMS2.2 8 2,0 230V AC 30 0(2)…10V DC PDF
DMS2.2S 8 2,0 230V AC 30 0(2)…10V DC 2 HS PDF

Stellantriebe STANDARD 16 Nm

Type

Nm

bis m²

Spannung

Laufzeit sec/AUF

Ansteuerung

Hilfsschalter / Klemme


DA1 16 4,0 24V AC/DC 80 2/3-Punkt PDF
DA1.S 16 4,0 24V AC/DC 80 2/3-Punkt 2 HS PDF
DM1.1 16 4,0 24V AC/DC 80 stetig 0(2)…10V DC PDF
DM1.1S 16 4,0 24V AC/DC 80 stetig 0(2)…10V DC 2 HS PDF
DA2 16 4,0 230V AC 80 2/3-Punkt PDF
DA2.S 16 4,0 230V AC 80 2/3-Punkt 2 HS PDF
DM2.2 16 4,0 230V AC 80 stetig 0(2)…10V DC PDF
DM2.2S 16 4,0 230V AC 80 stetig 0(2)…10V DC 2 HS PDF

Stellantriebe STANDARD 24 Nm

Type Nm bis m² Spannung Laufzeit sec/AUF Ansteuerung Hilfsschalter / Klemme
DAL1 24 6,0 24V AC/DC 125 2/3-Punkt PDF
DAL1.S 24 6,0 24V AC/DC 125 2/3-Punkt 2 HS PDF
DML1.1 24 6,0 24V AC/DC 125 stetig 0(2)…10V DC PDF
DML1.1S 24 6,0 24V AC/DC 125 stetig 0(2)…10V DC 2 HS PDF
DAL2 24 6,0 230V AC 125 2/3-Punkt PDF
DAL2.S 24 6,0 230V AC 125 2/3-Punkt 2 HS PDF
DML2.2 24 6,0 230V AC 125 stetig 0(2)…10V DC PDF
DML2.2S 24 6,0 230V AC 125 stetig 0(2)…10V DC 2 HS PDF

Stellantriebe STANDARD 32 Nm

Type Nm bis m² Spannung Laufzeit sec/AUF Ansteuerung Hilfsschalter / Klemme
DAG1 32 8,0 24V AC/DC 140 2/3-Punkt PDF
DAG1.S 32 8,0 24V AC/DC 140 2/3-Punkt 2 HS PDF
DMG1.1 32 8,0 24V AC/DC 140 stetig 0(2)…10 V DC PDF
DMG1.1S  32 8,0 24V AC/DC 140 stetig 0(2)…10 V DC 2 HS PDF
DAG2 32 8,0 230V AC 140 2/3-Punkt PDF
DAG2.S 32 8,0 230V AC 140 2/3-Punkt 2 HS PDF

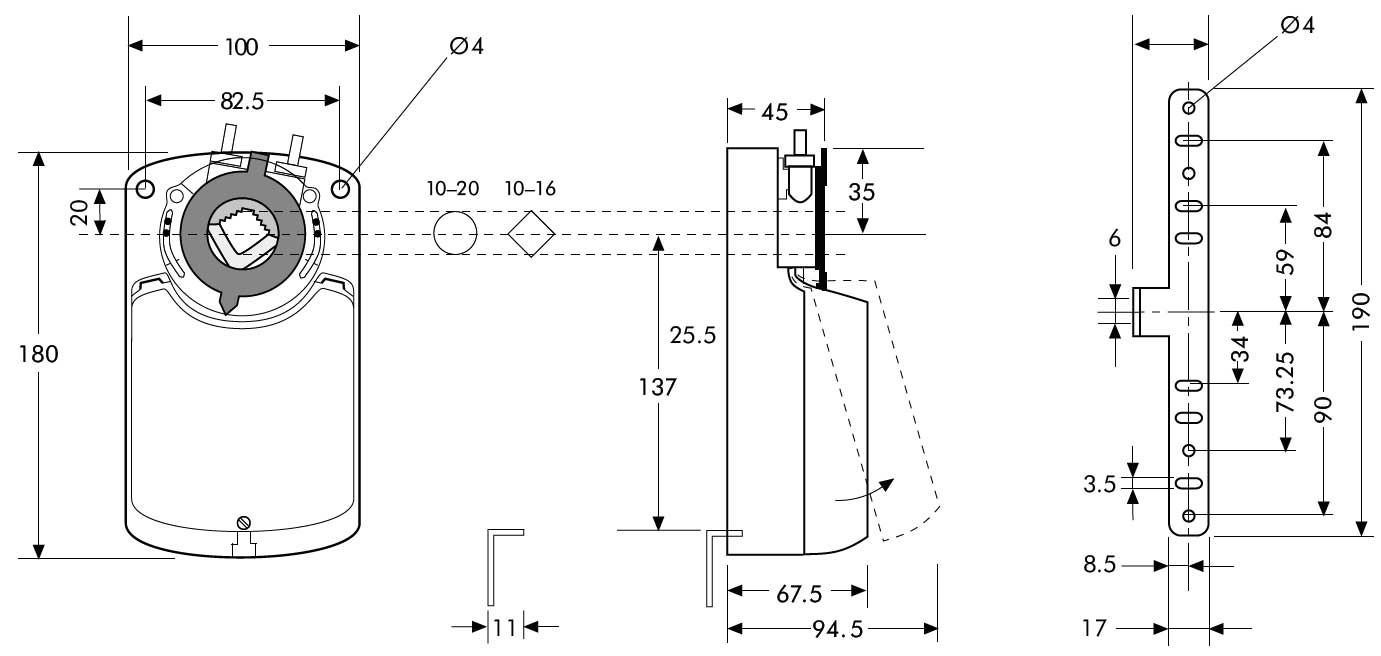

Stellantriebe Standard Abmessungen (mm)

Havlicek - Joventa - Preisliste und Gesamtkatalog für Stellantriebe, Ventile und Klappen

Unser Katalog und Preisliste zum Download

Zum Download: Gesamtkatalog | Preisliste 2023 | Preisliste 2024 gültig ab 1.3.2024
