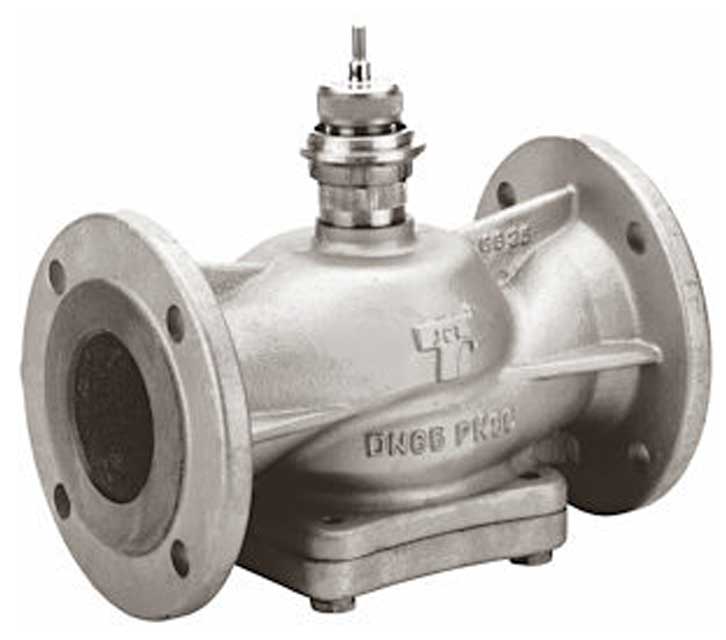

Hubventile VG9000

Die Baureihe umfasst Flanschventile in Zwei- und Drei-Wege-Ausführung mit Nenndruck PN6 und Nenndurchmessern von DN15 bis DN100. Die Ventile sind zur Durchflussregelung von Wasser und Glükollösungen gedacht. Andere Medien sind möglich, sollten aber im Einzelfall mit dem Hersteller abgestimmt werden. Das Gehäuse besteht aus Grauguss und ist zum Schutz vor Korrosion lackiert. Die Spindel besteht aus rostfreiem Stahl, der Kegel aus Messing mit weichem Sitz. Diese Eigenschaften garantieren einen zuverlässigen Langzeitbetrieb bei hoher Regelgüte und geringer Leckrate.

Datenblatt zum Download

Zwei-Wege-Ventil

Bezeichnung DN kvs in m³/h Schließdruck in kPa Antrieb VA100 Schließdruck in kPa Antrieb VA250 Schließdruck in kPa Antrieb VFA200
VG94AxS1K DN15 15 0,63 bis 4 (nach Standard-Baureihe) 600 - -
VG94B1S1K DN20 20 6,3 600 - -
VG94C1S1K DN25 25 10 600 - -
VG94D1S1K DN32 32 16 600 - -
VG94E1S1K DN40 40 25 480 - -
VG94F1S1K DN50 50 40 290 - -
VG94G1S1K DN65 65 63 150 620 470
VG94H1S1K DN80 80 100 - 400 300
VG94J1S1K DN100 100 160 - 240 180

Drei-Wege-Ventil

Bezeichnung DN kvs in m³/h Schließdruck in kPa Antrieb VA100 Schließdruck in kPa Antrieb VA250 Schließdruck in kPa Antrieb VFA200
VG98AxS1K DN15 15 0,63 bis 4 (nach Standard-Baureihe) 600 - -
VG98B1S1K DN20 20 6,3 600 - -
VG98C1S1K DN25 25 10 600 - -
VG98D1S1K DN32 32 16 600 - -
VG98E1S1K DN40 40 25 440 - -
VG98F1S1K DN50 50 40 290 - -
VG98G1S1K DN65 65 63 150 630 470
VG98H1S1K DN80 80 100 - 400 300
VG98J1S1K DN100 100 160 - 240 180

Ventilantrieb

Bezeichnung DN kvs in m³/h Schließdruck in kPa Antrieb VA100 Schließdruck in kPa Antrieb VA250 Schließdruck in kPa Antrieb VFA200
VG98AxS1K DN15 15 0,63 bis 4 (nach Standard-Baureihe) 600 - -
VG98B1S1K DN20 20 6,3 600 - -
VG98C1S1K DN25 25 10 600 - -
VG98D1S1K DN32 32 16 600 - -
VG98E1S1K DN40 40 25 440 - -
VG98F1S1K DN50 50 40 290 - -
VG98G1S1K DN65 65 63 150 630 470
VG98H1S1K DN80 80 100 - 400 300
VG98J1S1K DN100 100 160 - 240 180
