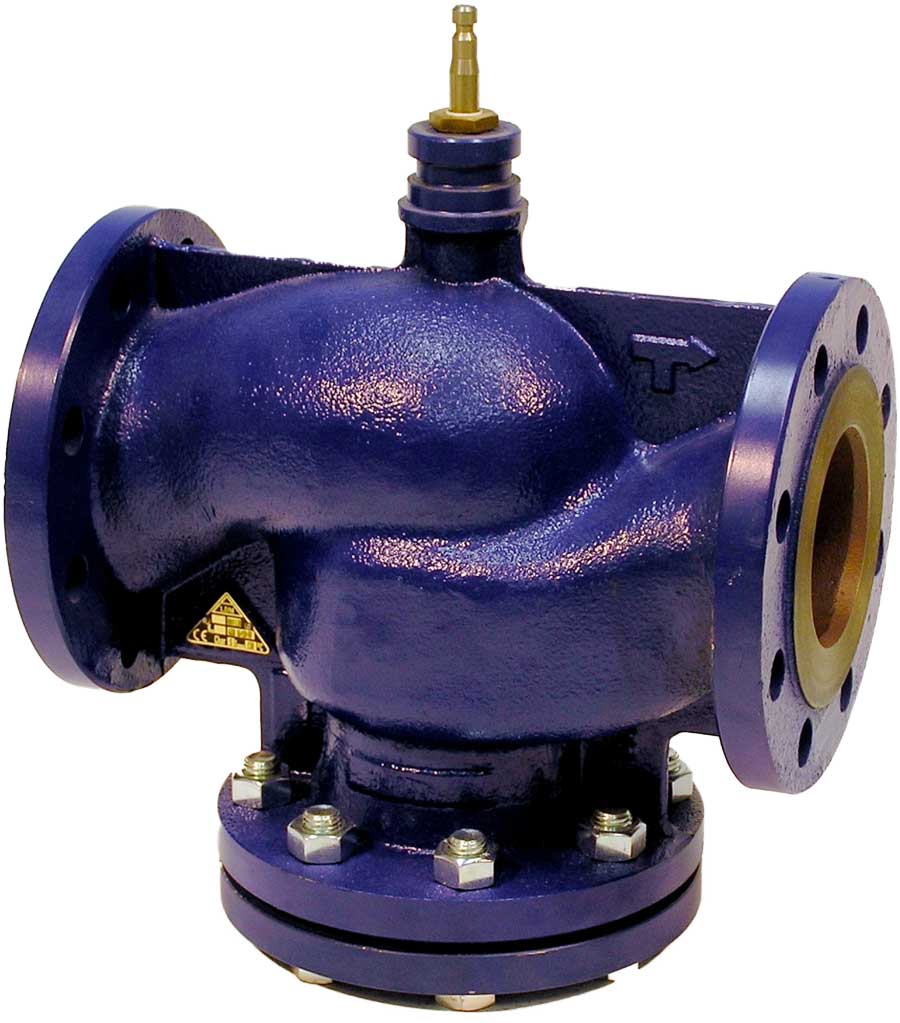

Hubventile Baureihe RV 113 R/M

Die Baureihe RV 113 vereint Zwei- und Drei-Wege-Ventile mit Nenndruck PN 16 und Flanschanschluss. PN25-Ventile sind auf Anfrage lieferbar. Die M-Ausführung sind “normale” Drei-Wege-Ventile, die mit einem optionalen Blindflansch-Set zu Zwei-Wege-Ventilen umgebaut werden können. Bei der R-Ausführung handelt es sich um fertige druckentlastete Zwei-Wege-Ventile. Die Druckentlastung hat den Vorteil, dass immer der maximal mit dem Stellantrieb erzielbare Schließdruck gewährleistet ist, unabhängig vom Druckabfall über dem Ventil. Die hochwertige Innengarnitur aus rostfreiem Stahl und die verwendeten Dichtungsmaterialien garantieren einen zuverlässige wartungsfreien Langzeitbetrieb bei sehr geringer Leckrate. Durch die auf thermodynamische Prozesse optimierte Kennlinie eignen sich die Ventile vor allem für Heizungs- und Klimaanwendungen. Die Drei-Wege-Ventile sind als Misch- oder Verteilventil einsetzbar.

Datenblatt zum Download

Zwei-Wege-Ventil (druckentlastet)

Bezeichnung DN Kvs (m³/h) Hub (mm) Schließdruck (kPa) mit Antrieb VA2500.1
RV113R-16/050 50 40 20 1600
RV113R-16/065 65 63 20 1600
RV113R-16/080 80 100 20 1600
RV113R-16/100 100 160 40 1600
RV113R-16/125 125 250 40 1600
RV113R-16/150 150 360 40 1600

Drei-Wege-Ventil

Bezeichnung DN Kvs (m³/h) Hub (mm) Schließdruck (kPa) mit Antrieb VA2500.1
RV113M-16/050 50 40 20 940
RV113M-16/065 65 63 20 570
RV113M-16/080 80 100 20 380
RV113M-16/100 100 160 40 220
RV113M-16/125 125 250 40 140
RV113M-16/150 150 360 40 100

Mit dem zum jeweiligen Nenndurchmesser passenden Blindflansch-Set können die Drei-Wege-Ventile zu Zwei-Wege-Ventilen umgebaut werden.

Ventilantrieb

Produkt Spannung Stellkraft Ansteuerung   Datenblatt
VA2500.1L 24 V AC/DC 2500 N stetig o. 3-Punkt, (mit optionalem Modul ZVA2 Versorgung 230 V AC, Ansteuerung 3-Punkt) automatische Anpassung an Ventilhub VA250.1
