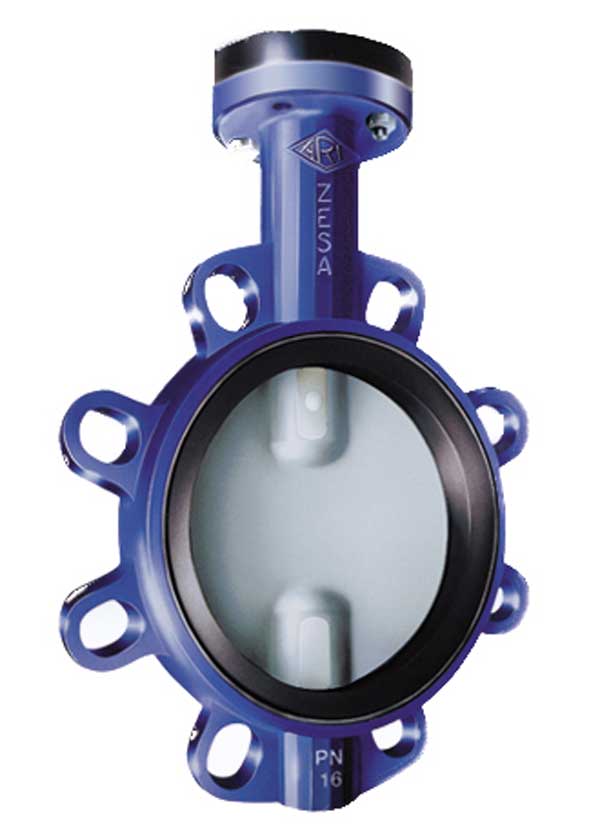

Absperrklappen VFA

Die VFA sind wartungsfreie Zwischenflanschklappen der Druckklasse PN16 im Nenndurchmesserbereich DN25/32 bis DN300. Sie sind für den Einsatz in Kalt- und Kühlwasseranlagen, Heizungsanlagen, für Abwasser, Trinkwasser und Brauchwasser bestimmt. Auf Anfrage sind diese Klappen auch in der Ausführung mit Gewindeaugen lieferbar. Das Gehäuse besteht aus lackiertem Grauguss, die Scheibe bis DN80 aus Edelstahl. Bei größeren Nenndurchmessern ist auch die Scheibe aus Grauguss. Die Dichtung ist eine weichdichtende EPDM-Manschettendichtung. Die Absperrklappen sind im Temperaturbereich von -10 … +130 °C einsetzbar. Zur Verstellung der Klappen steht eine Vielzahl von Antrieben zur Verfügung. Bis Nenndurchmesser DN100 können JOVENTA-Klappenstellantriebe oder der Drehantrieb OM-1 von ARI verwendet werden. Für die größeren Nenndurchmesser stehen ebenfalls entsprechende OM-Antriebe zur Verfügung.

Datenblatt als Download

Absperrklappen VFA

Absperrklappe VFA bis DN100

Bezeichnung JOVENTA
Standard
JOVENTA SPEZIAL
(SCHNELLLÄUFER)
JOVENTA FEDERRÜCKLAUF 20 NM
(+ ADAPTER ZB-VFA)
ARI-OM1
VFA25 DN25/32 16 Nm 16 Nm --
VFA40 DN40 16 Nm 16 Nm
VFA50 DN50 16 Nm 16 Nm
VFA65 DN65 24 Nm --
VFA80 DN80 32 Nm --
VFA100 DN100 32 Nm -- --

Absperrklappe VFA bis DN300

Bezeichnung ARI-OM2 ARI-OM3 ARI-OM4
VFA125 DN125
VFA150 DN150
VFA200 DN200
VFA250 DN250
VFA300 DN300

Antriebe ARI-OM

Bezeichnung Spannung Funktion Drehmoment Laufzeit Datenblatt
OM1-24 24 V AC/DC AUF/ZU, Hilfsschalter 35 Nm 15 s OM-ANTRIEBE
OM2-24 24 V AC/DC AUF/ZU, Hilfsschalter 90 Nm 15 s
OM3-24 24 V AC/DC AUF/ZU, Hilfsschalter 150 Nm 22 s
OM4-24 24 V AC/DC AUF/ZU, Hilfsschalter 400 Nm 16 s
OM1-230 230 V AC AUF/ZU, Hilfsschalter 35 Nm 13 s
OM2-230 230 V AC AUF/ZU, Hilfsschalter 90 Nm 17 s
OM3-230 230 V AC AUF/ZU, Hilfsschalter 150 Nm 26 s
OM4-230 230 V AC AUF/ZU, Hilfsschalter 400 Nm 18 s
