Mischerventile MV

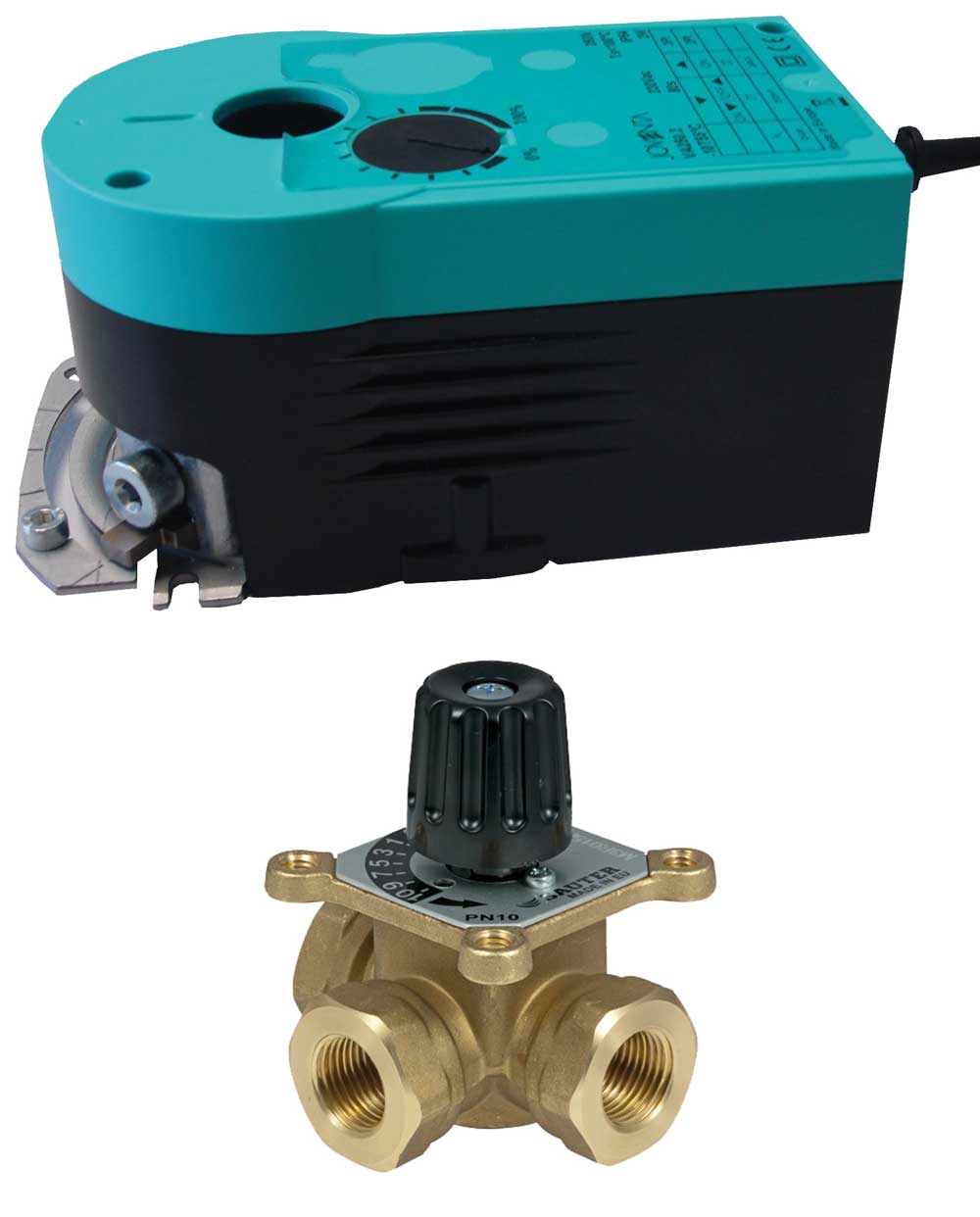

Ein Mischerventil oder Heizungsmischer ist eine preisgünstige Regelarmatur zur Temperaturregelung in Heiz- und Klimakreisläufen. Sie wird anstelle von 3-Wege-Mischventilen eingesetzt. Die Mischerventile der Baureihe MVDN verfügen über ein Messinggehäuse mit Innengewindeanschluss und einen Nenndruck PN10. Der Temperaturbereich von +2 … +120 °C ist typisch für Heizungsarmaturen. Für die Ventile stehen spezielle Antriebe der Baureihe MDA zur Verfügung.

Datenblatt als Download

Kugelventile Baureihe VG

Bezeichnung DN

Bezeichnung DN Kvs in m³/h Schließdruck in kPa mit MDA Schließdruck in kPa mit MDA1
MVDN15/3/2.5 DN15 DN15 2,5 200 200
MVDN20/3/6 DN20 DN20 6,0 200 200
MVDN25/3/12 DN25 DN25 12 200 200
MVDN32/3/18 DN32 DN32 18 200 200
MVDN40/3/26 DN40 DN40 26 100 200
MVDN50/3/40 DN50 DN50 40 100 200

Stellantriebe

Bezeichnung Spannung Ansteuerung Drehmoment Zubehör
MDA5.1 24 V AC/DC Stetig oder 3-Punkt 5 Nm Datenblatt MDA
MDA10.1 24 V AC/DC Stetig oder 3-Punkt 10 Nm
MDA5.2 230 V AC 3-Punkt 5 Nm
MDA10.2 230 V AC 3-Punkt 10 Nm

Zubehör: ZMVA – Aufbausatz S1.VA250 – 1 Hilfsschalter S2.VA250 – 2 Hilfsschalter

Havlicek - Joventa - Preisliste und Gesamtkatalog für Stellantriebe, Ventile und Klappen

Unser Katalog und Preisliste zum Download

Zum Download: Gesamtkatalog | Preisliste 2023 | Preisliste 2024 gültig ab 1.3.2024
