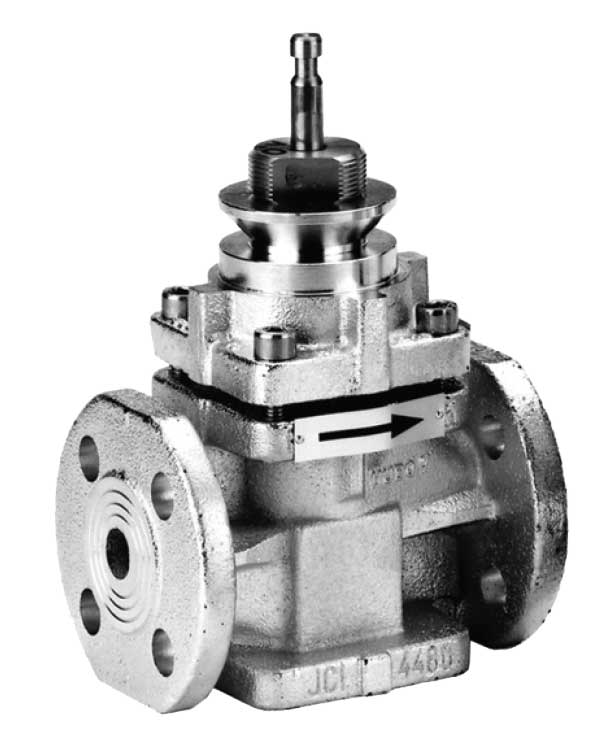

Hubventile Baureihe VG8000

Die Baureihe umfasst Flanschventile in Zwei- und Drei-Wege-Ausführung mit Nenndruck PN16 und Nenndurchmessern von DN15 bis DN150. Die Ventile sind zur Durchflussregelung von Wasser und Wasserdampf gedacht. Andere Medien sind möglich, sollten aber im Einzelfall mit dem Hersteller abgestimmt werden. Das Gehäuse besteht aus Sphäroguss und ist zum Schutz vor Korrosion verzinkt. Die Innengarnitur besteht aus rostfreiem Stahl. Der Kegelsitz ist nach einem speziellen Patent aufgeschweißt. Diese Eigenschaften garantieren einen zuverlässigen Langzeitbetrieb bei hoher Regelgüte und geringer Leckrate. Die Drei-Wege-Ventile sind auch als Verteilventil lieferbar (bei Bestellung bitte angeben).

Datenblatt als Download

Zwei-Wege-Ventil

Bezeichnung DN Kvs (m³/h) Schließdruck (kPa) Antrieb VA100 Schließdruck (kPa) Antrieb VA250 Schließdruck (kPa) Antrieb VFA200
VG82AxS1N DN15 15 0,1 bis 4 (nach Standard-Baureihe) 1600 - -
VG82B1S1N DN20 20 6,3 1600 1600 1600
VG82C1S1N DN25 25 10 1600 1600 1600
VG82D1S1N DN32 32 16 770 1600 1600
VG82E1S1N DN40 40 25 440 1600 1600
VG82F1S1N DN50 50 40 - 1080 800
VG82G1S1N DN65 65 63 - 830 630
VG82H1S1N DN80 80 100 - 390 380
VG82J1S1N DN100 100 160 - 230 160
VG82K1S1N DN125 125 250 - 140 90
VG82L1S1N DN150 150 350 - 75 40

Drei-Wege-Ventil

Bezeichnung DN Kvs (m³/h) Schließdruck (kPa) Antrieb VA100 Schließdruck (kPa) Antrieb VA250 Schließdruck (kPa) Antrieb VFA200
VG88AxS1N DN15 15 0,25 bis 4 (nach Standard-Baureihe) 1600 - -
VG88B1S1N DN20 20 6,3 1600 1600 1600
VG88C1S1N DN25 25 10 1570 1600 1600
VG88D1S1N DN32 32 16 770 1600 1600
VG88E1S1N DN40 40 25 440 1600 1600
VG88F1S1N DN50 50 40 - 1080 800
VG88G1S1N DN65 65 63 - 830 630
VG88H1S1N DN80 80 100 - 390 380
VG88J1S1N DN100 100 160 - 230 160
VG88K1S1N DN125 125 250 - 140 90
VG88L1S1N DN150 150 350 - 75 40

Ventilantrieb

Bezeichnung Spannung Art Stellkraft (N) Stellzeit (s/mm) Datenblatt DE
VA1000.1 24 V AC 3-Punkt 1000 6 VA1000 DE
VA1000.2 230 V AC 3-Punkt 1000 6 VA1000 DE
VA1000.1M 24 V AC Stetig 1000 6
VA2500.1 24 V AC/DC, stetig o. 3-Punkt (mit optionalem Modul ZVA2 Versorgung 230 V AC, Ansteuerung 3-Punkt) 2500 Automatische Anpassung an Ventilhub VA2500 DE
VFA2000.1E/A 24 V AC/DC, stetig o. 3-Punkt (mit optionalem Modul ZVA2 Versorgung 230 V AC, Ansteuerung 3-Punkt) 2000 Automatische Anpassung an Ventilhub VA2500 DE
