Joventa Stellantriebe - SPRINGBACK - Stellantriebe mit Federrücklauf

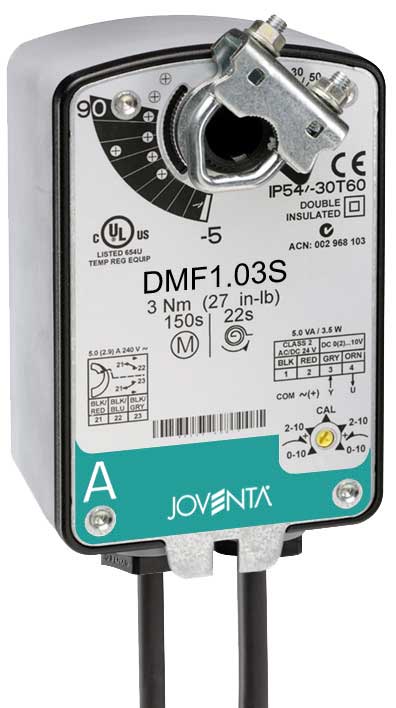

3 Nm Joventa Federrücklaufantrieb (Stellantrieb mit Federrücklauf/Springback)

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA®  SPRINGBACK  Baureihe sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung. Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstelllung (Sicherheitsstellung) zurück.

Die Antriebsserie erlaubt neben einer 2-Punkt und stetigen Ansteuerung auch eine 3-Punkt Ansteuerung bei 24V AC/DC.

  • 2-Punkt: 24V AC/DC oder 100...240V AC

  • 2/3-Punkt: 24V AC/DC

  • stetig: 24V AC/DC, 0(2)...10V DC oder 0(4)...20mA




Universal-Adapter für:
Rundachsen Ø 6…12 mm
Vierkantachsen 6…8 mm SW
Mindestachslänger 20 mm (Klemmbock unterhalb Motor montiert), sonst 84 mm.











Federrücklaufantrieb / SPRINGBACK 3 Nm

Type

Nm

bis m²

Spannung

Laufzeit sec/AUF

Laufzeit sec/ZU

Ansteuerung

Hilfsschalter


DAF1.03 3 0,6 24V AC/DC 27 … 150  12 … 17 2-Punkt   PDF
DAF1.03S 3 0,6 24V AC/DC 27…150 12…17 2-Punkt 1 HS PDF
DBF1.03 3 0,6 24V AC/DC 27…150  12…17 2/3-Punkt   PDF
DBF1.03S 3 0,6 24V AC/DC 27…150 12…17 2/3-Punkt 1 HS PDF
DBF1.03Z 3 0,6 24V AC/DC 27 … 150  12 … 17 2/3-Punkt Schnelläufer PDF
DBF1.03SZ 3 0,6 24V AC/DC 27 … 150 12 … 17 2/3-Punkt 1 HS, Schnelläufer PDF
DMF1.03 3 0,6 24V AC/DC 27 … 150  12 … 17 stetig   PDF
DMF1.03S 3 0,6 24V AC/DC 27 … 150  12 … 17 stetig 1 HS PDF
DMF1.03Z 3 0,6 24V AC/DC 27 … 150  12 … 17 stetig Schnelläufer PDF
DMF1.03SZ 3 0,6 24V AC/DC 27 … 150  12 … 17 stetig 1 HS, Schnelläufer PDF
DAF2.03 3 0,6 230V AC 27 … 150  12 … 17 2-Punkt   PDF
DAF2.03S 3 0,6 230V AC 27 … 150  12 … 17 2-Punkt 1 HS PDF
DAF2.03Z 3 0,6 230V AC 27 … 150  12 … 17 2-Punkt Schnelläufer PDF
DAF2.03SZ 3 0,6 230V AC 27 … 150  12 … 17 2-Punkt 1 HS, Schnelläufer PDF

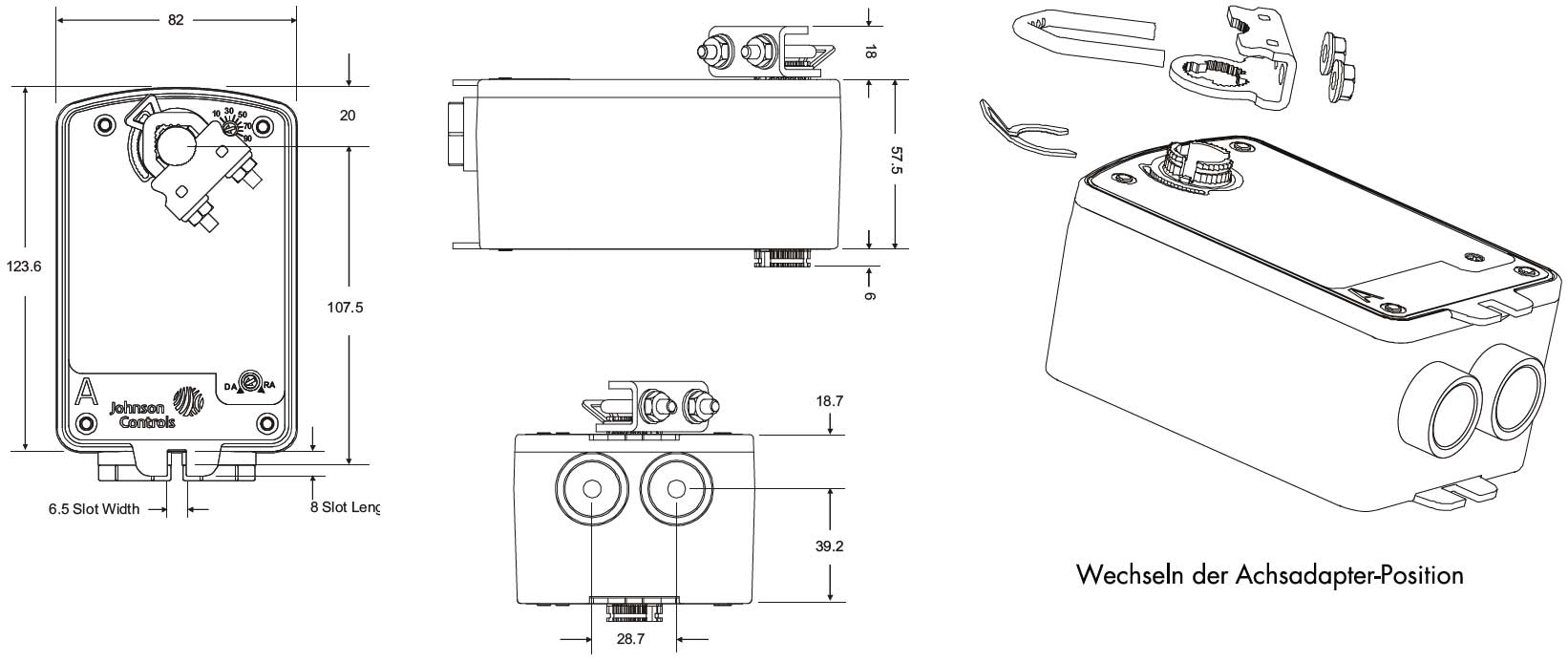

3 Nm Joventa Federrücklaufantrieb (Stellantrieb mit Federrücklauf/Springback) Abmessungen (mm)

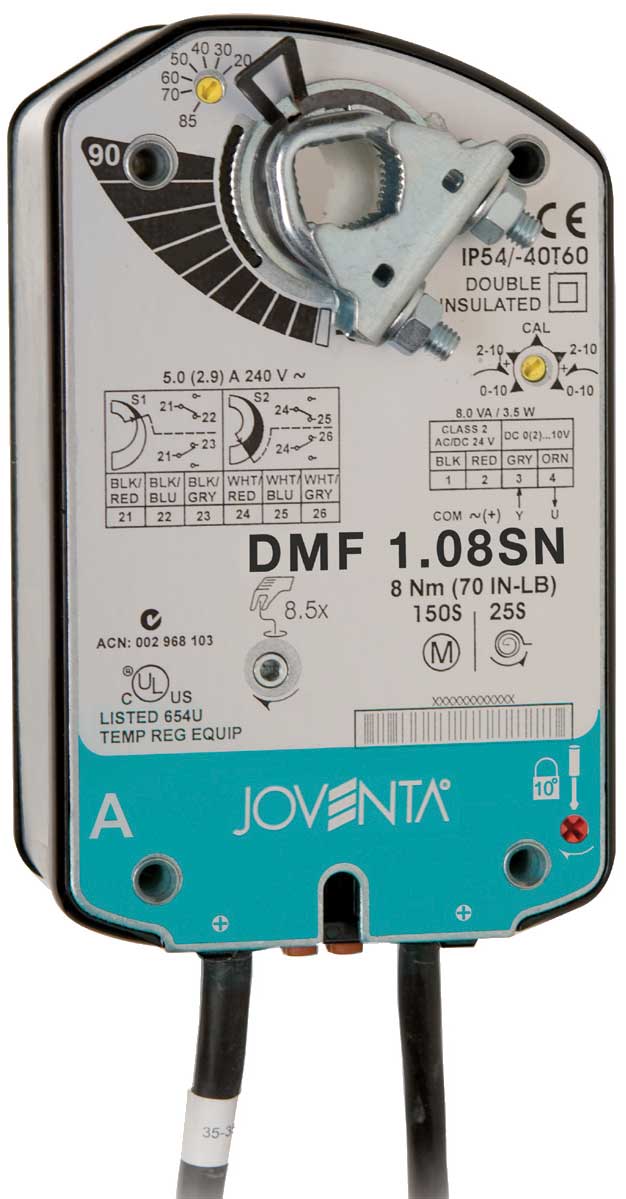

8 Nm Joventa Federrücklaufantrieb (Stellantrieb mit Federrücklauf/Springback)

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA®  SPRINGBACK  Baureihe sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung. Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstelllung (Sicherheitsstellung) zurück.

  • 2-Punkt: 24V AC/DC oder 100...240V AC

  • 2/3-Punkt: 24V AC/DC

  • stetig: 24V AC/DC, 0(2)...10V DC oder 0(4)...20 mA


Universal-Adapter für:
Rundachsen Ø 8…16 mm
Vierkantachsen 6…12 mm SW
Mindestachslänger 20 mm (Klemmbock unterhalb Motor montiert), sonst 84 mm.

Für Rundachsen mit Ø 12 mm bis 19 mm und Vierkantachsen von 10 mm bis 14 mm Schlüsselweite ist optional ein Adapter-Kit erhältlich.









Federrücklaufantrieb / SPRINGBACK 8 Nm

Type Nm bis m² Spannung Laufzeit sec/AUF Laufzeit sec/ZU Ansteuerung Hilfsschalter
DAF1.08N 8 2,0 24V AC/DC

55...71

13…26

2-Punkt   PDF
DAF1.08SN 8 2,0 24V AC/DC

55...71

13…26

2-Punkt 2 HS PDF
DAF2.08N 8 2,0 230V AC

55...71

13…26

2-Punkt PDF
DAF2.08SN 8 2,0 230V AC

55...71

13…26

2-Punkt 2 HS PDF
DBF1.08N 8 2,0 24V AC/DC

55...71

13…26

2/3-Punkt   PDF
DBF1.08SN 8 2,0 24V AC/DC

55...71

13…26

2/3-Punkt 2 HS PDF
DMF1.08N 8 2,0 24V AC/DC

55...71

13…26

stetig   PDF
DMF1.08SN 8 2,0 24V AC/DC

55...71

13…26

stetig 2 HS PDF

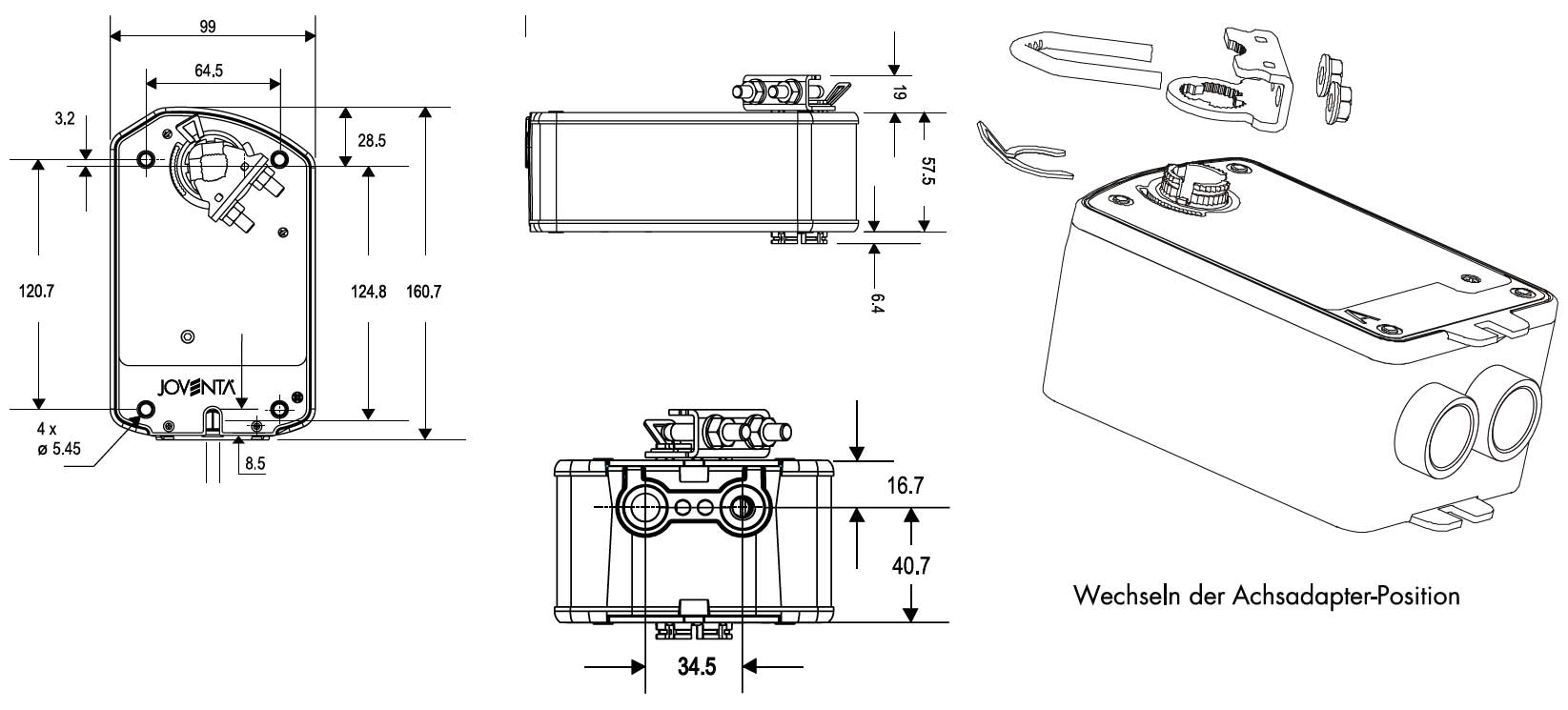

8 Nm Joventa Federrücklaufantrieb (Stellantrieb mit Federrücklauf/Springback) Abmessungen (mm)

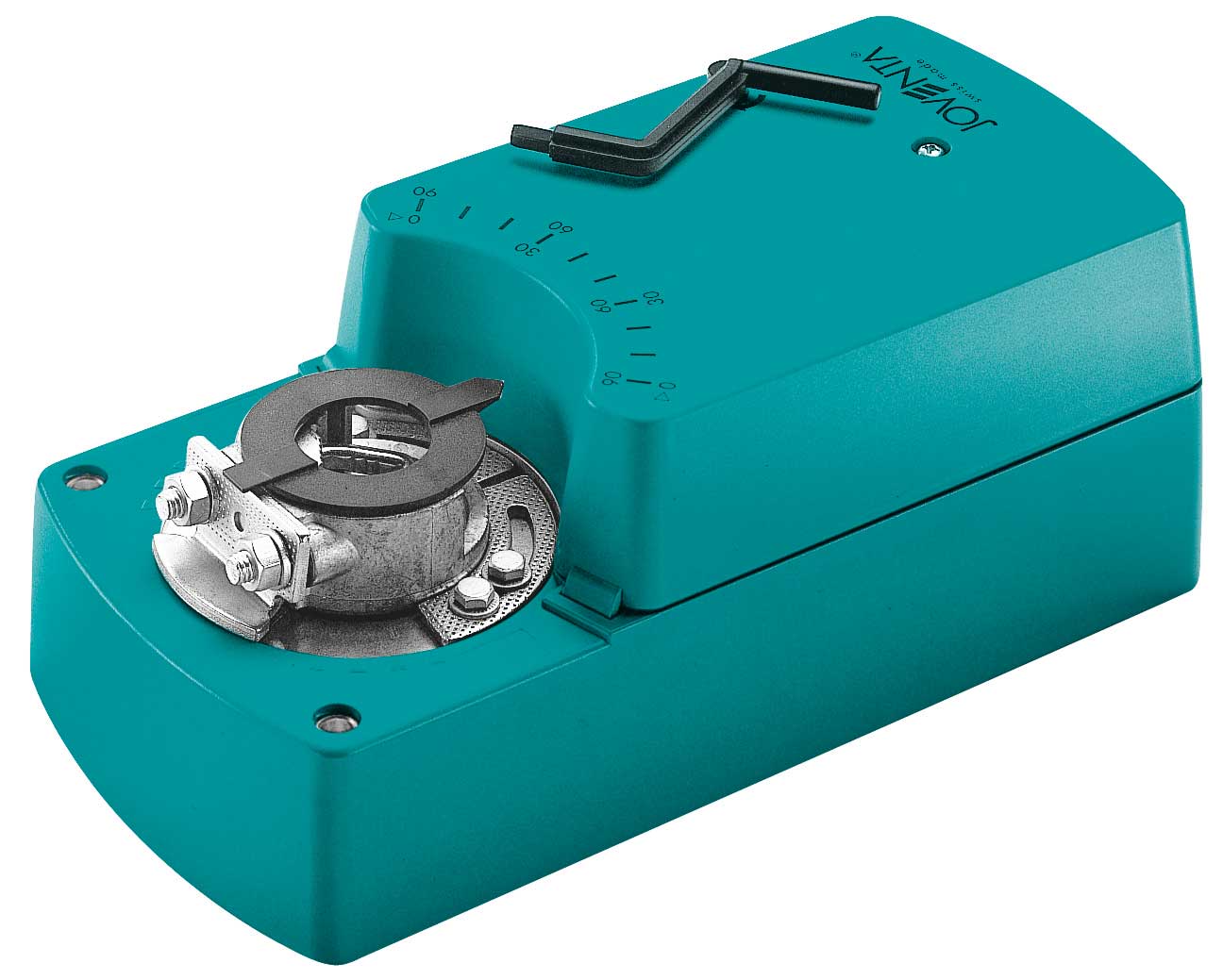

16 Nm Joventa Federrücklaufantrieb (Stellantrieb mit Federrücklauf/Springback)

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA®  SPRINGBACK  Baureihe sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung. Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstelllung (Sicherheitsstellung) zurück.

  • 2-Punkt: 24V AC/DC oder 100...240V AC

  • stetig: 24V AC/DC, 0(2)...10V DC oder 0(4)...20 mA


Universal-Adapter für:
Rundachsen Ø 10…20 mm
Vierkantachsen 10…16 mm SW
Mindestachslänge 72 mm



Federrücklaufantrieb / SPRINGBACK 16 Nm

Type

Nm

bis m²

Spannung

Laufzeit sec/AUF

Laufzeit sec/ZU

Ansteuerung

Hilfsschalter


DA1.F 16 4,0 24V AC/DC 90 10 2-Punkt PDF
DA1.FS 16 4,0 24V AC/DC 90 10 2-Punkt 2 HS PDF
DM1.1F 16 4,0 24V AC/DC 90 10 stetig PDF
DM1.1FS 16 4,0 24V AC/DC 90 10 stetig 2 HS PDF
DA2.F 16 4,0 230V AC 90 10 2-Punkt PDF
DA2.FS 16 4,0 230V AC 90 10 2-Punkt 2 HS PDF

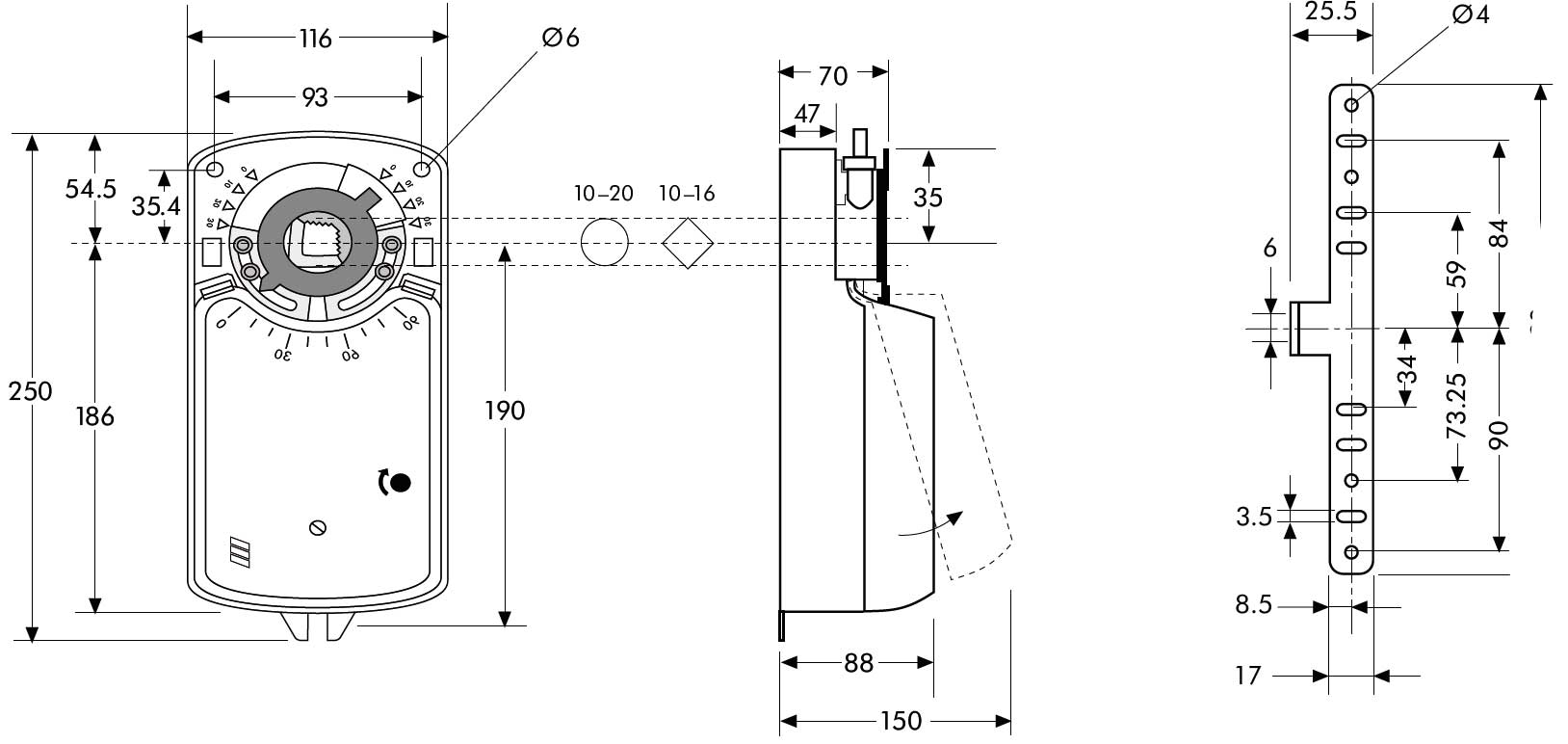

16 Nm Joventa Federrücklaufantrieb (Stellantrieb mit Federrücklauf/Springback) Abmessungen (mm)

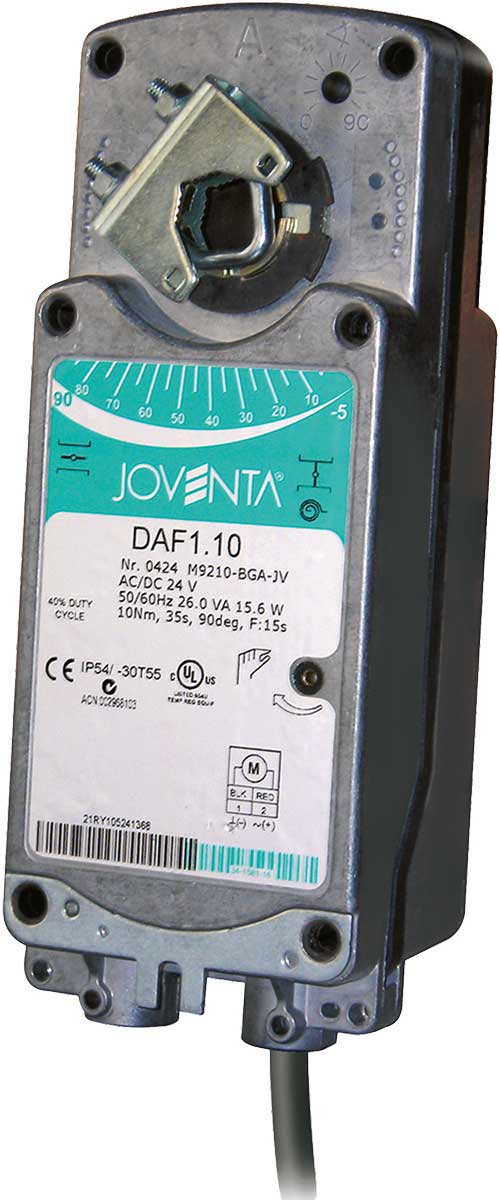

20 Nm Joventa Federrücklaufantrieb (Stellantrieb mit Federrücklauf/Springback)

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA®  SPRINGBACK  Baureihe sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung. Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstelllung (Sicherheitsstellung) zurück.

  • 2-Punkt: 24V AC/DC oder 100...240V AC

  • 2/3-Punkt: 24V AC/DC

  • stetig: 24V AC/DC, 0(2)...10V DC oder 0(4)...20mA


Universal-Adapter für:
Rundachsen Ø 10…16 mm
Vierkantachsen von 10…14 mm SW
Mindestachslänge 45 mm



Federrücklaufantrieb / SPRINGBACK 20 Nm

Type

Nm

bis m²

Spannung

Laufzeit sec/AUF

Laufzeit sec/ZU

Ansteuerung

Hilfsschalter / Kabel / Klemme


DAF1.20 20 5,0 24V AC/DC 24 … 57 11…15 2-Punkt PDF
DAF1.20S 20 5,0 24V AC/DC 24 … 57 11…15 2-Punkt 2 HS PDF
DAF2.20 20 5,0 230V AC 24 … 57 11…15 2-Punkt PDF
DAF2.20S 20 5,0 230V AC 24 … 57 11…15 2-Punkt 2 HS PDF
DMF1.20 20 5,0 24V AC/DC 27 … 57 11…15 stetig   PDF
DMF1.20S 20 5,0 24V AC/DC 27 … 57 11…15 stetig 2 HS PDF
DBF1.20S 20 5,0 24V AC/DC 27 … 57 11…15 2/3-Punkt 2 HS PDF

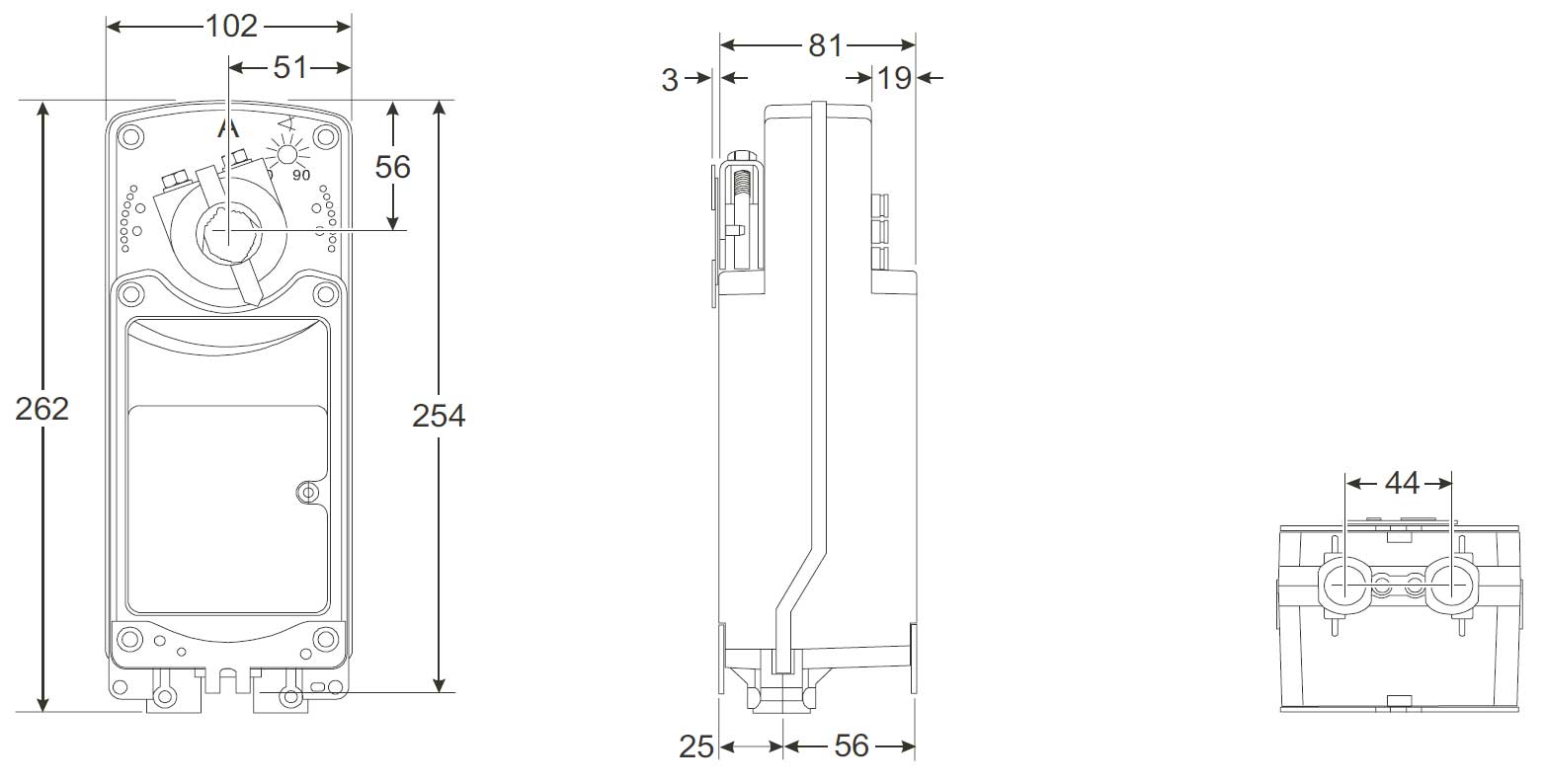

20 Nm Joventa Federrücklaufantrieb (Stellantrieb mit Federrücklauf/Springback) Abmessungen (mm)
