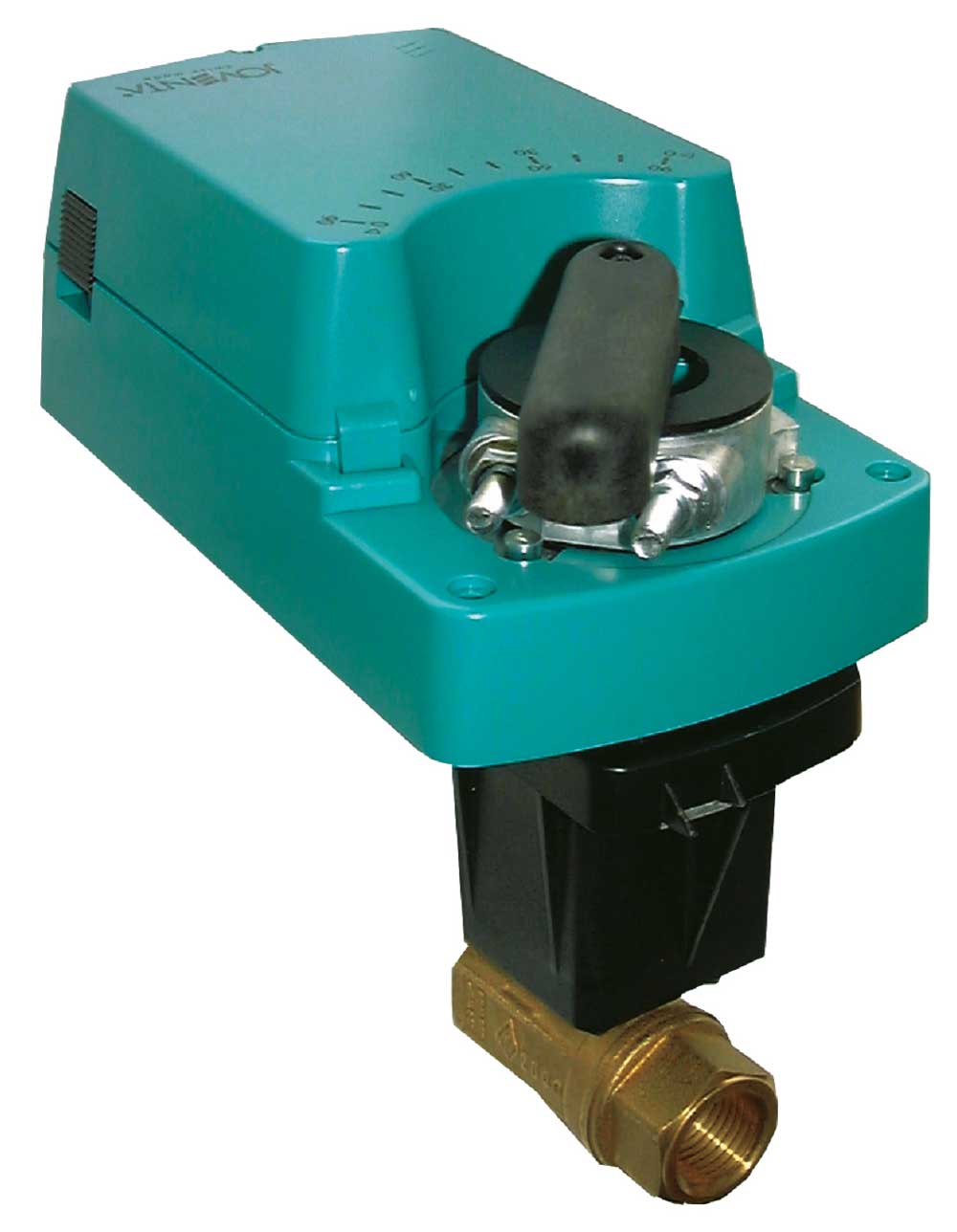

Kugelventile Baureihe VG

Bei diesen Kugelventilen handelt es sich um preisgünstige Regelarmaturen für Heizungs- und Klimaanlagen als Alternative zum klassischen Hubventil. Während Kugelhähne früher reine Absperr- oder Umschaltarmaturen waren, können sie heute auch Regelaufgaben übrnehmen. Eine integrierte Blende ermöglicht ähnliche Regelcharakteristiken wie bei einem Hubventil und ein herausragendes Regelverhältnis. Auch im Bezug auf Leckraten sind diese Kugelventile mindestens ebenbürtig. Die Ventile der Baureihe VG verfügen über einen Nenndruck von PN40. Das Gehäuse ist aus Messing, Kugel und Spindel sind aus Edelstahl. Der Temperaturbereich beträgt -5 … +120 °C. Die Leckrate liegt bei 0,01% vom Kvs-Wert. Zur Montage der Antriebe wird eine Konsole benötigt. Das hat den Vorteil, dass nicht nur die speziellen Kugelventilantriebe, sondern auch JOVENTA-Standard- und Federrücklaufantriebe genutzt werden können.

Datenblatt als Download

Kugelventile Baureihe VG

Zwei-Wege DN

Bezeichnung Kvs in m³/h Kombination mit Joventa-Antrieben und Konsole
VG1205A.. DN15/2/..-I 1,0 bis 10 ZAK1/ 4 Nm, ZAK1/ 8 Nm, M9000-560 (Federrücklauf 3 Nm)
VG1205B.. DN20/2/..-I 6,3 und 10 ZAK1/ 8 Nm, M9000-560 (Federrücklauf 8 Nm)
VG1205C.. DN25/2/..-I 6,3 bis 16 ZAK1/ 8 Nm, M9000-560 (Federrücklauf 8 Nm)
VG1205D.. DN32/2/..-I 16 und 25 ZAK1/ 8 Nm, M9000-560 (Federrücklauf 8 Nm)
VG1205E.. DN40/2/..-I 25 und 40 ZAK1/ 8 Nm, M9000-560 (Federrücklauf 8 Nm)
VG1205F.. DN50/2/..-I 40 und 63 ZAK1/ 16 Nm

Stellantriebe

Passende Standard- und Federrücklaufantriebe aus dem JOVENTA-Sortiment finden Sie im Bereich LUFT anhand der oben angegebenen Drehmomente. Alternativ können Sie auch die unten aufgeführten Kugelventilantriebe zusammen mit der Montagekonsole ZAK2 verwenden.
