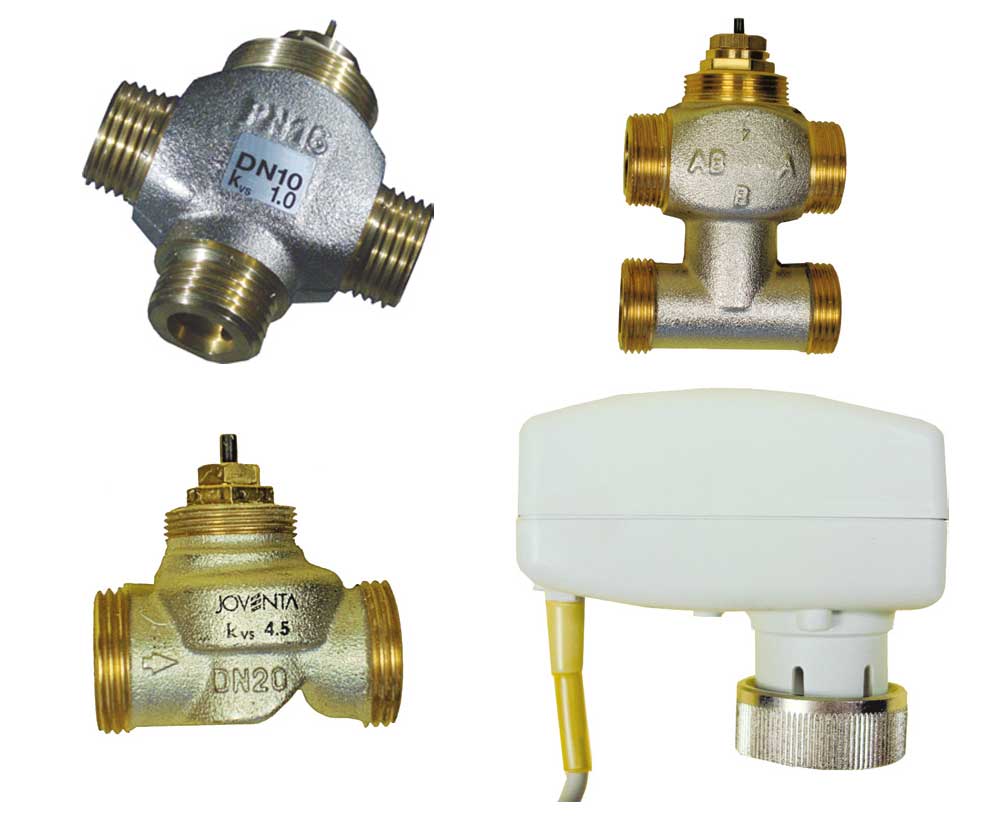

Kleinventile Baureihe KVDN

Die Kleinventile der Baureihe KVDN stehen als Durchgangs- und Dreiwegeventil sowie als Dreiwegeventil mit Bypass in den Nenndurchmessern DN 10, DN 15 und DN 20 zur Verfügung. Mit ihrem Temperaturbereich von +2 … +120 °C sind sie prädestiniert für Heizungsapplikationen. Der Nenndruck PN 16 weist sie als hochwertige Bauteile aus. Die Ventilkörper haben Außengewinde zum Anschluss an die Rohrleitung. Als Zubehör sind Gewinde-, Löt- und Klemmringverschraubungen verfügbar. Zur Betätigung sind im Sortiment stetige und AUF/ZU-Antriebe in den Ausführungen elektrothermisch und elektromechanisch vorhanden.


Durchgangsventile - 2-Wege-Ventil

Kleinventile werden in Verbindung mit thermischen und motorischen Klein-Ventilantrieben zur Regelung von Heizzonen, Luftnachbehandlungsgeräten und Gebläsekonvektoren, verwendet.

Durchgangsventile - 2-Wege-Ventil
Produkt Gewinde DN kvs Datenblatt
KVDN10/2/0.16 G1/2B 10 0,16 KVDN2d.pdf
KVDN10/2/0.4 G1/2B 10 0,4
KVDN10/2/0.63 G1/2B 10 0,63
KVDN10/2/1.0 G1/2B 10 1
KVDN10/2/1.6 G1/2B 10 1,6
KVDN15/2/2.5 G3/4B 15 2,5
KVDN15/2/3.5 G3/4B 15 4
KVDN20/2/4.5 G1B 20 5

Dreiwegeventile - 3-Wege-Ventil

Kleinventile werden in Verbindung mit thermischen und motorischen Klein-Ventilantrieben zur Regelung von Heizzonen, Luftnachbehandlungsgeräten und Gebläsekonvektoren, verwendet.


Dreiwegeventile - 3-Wege-Ventil
Produkt Gewinde DN kvs Datenblatt
KVDN10/3/0.4 G1/2B 10 0,4 KVDN3d.pdf
KVDN10/3/0.63 G1/2B 10 0,63
KVDN10/3/1.0 G1/2B 10 1
KVDN10/3/1.6 G1/2B 10 1,6
KVDN15/3/2.5 G3/4B 15 2,5
KVDN15/3/4.0 G3/4B 15 4
KVDN20/3/5.0 G1B 20 5

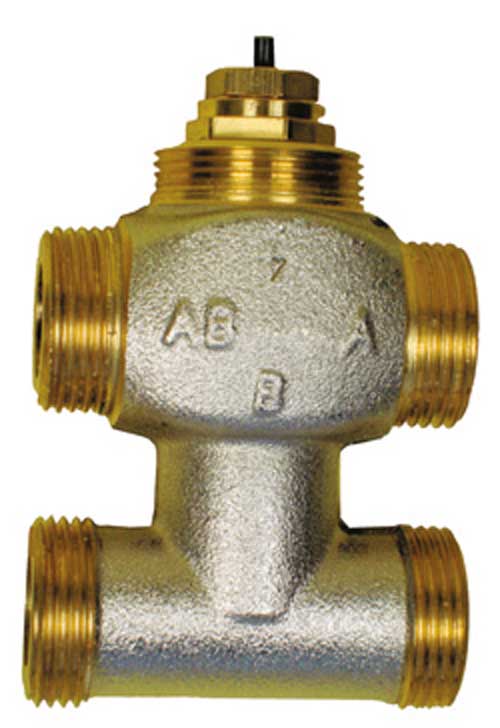

Dreiwegeventile mit Bypass - 3-Wege-Ventil mit Bypass

Kleinventile werden in Verbindung mit thermischen und motorischen Klein-Ventilantrieben zur Regelung von Heizzonen, Luftnachbehandlungsgeräten und Gebläsekonvektoren, verwendet.


Produkt Gewinde DN kvs Datenblatt
KVDN10/3B/0.4 G1/2B 10 0,4 KVDN3d.pdf
KVDN10/3B/0.63 G1/2B 10 0,63
KVDN10/3B/1.0 G1/2B 10 1
KVDN10/3B/1.6 G1/2B 10 1,6
KVDN15/3B/2.5 G3/4B 15 2,5
KVDN15/3B/4.0 G3/4B 15 4
KVDN20/3B/5.0 G1B 20 5

Elektrothermische Antriebe

Ihr Vorteil für mehr Energieeffizienz
Sicheres Betätigen im Rahmen effizienter Regelungen

Einsatzgebiete
Betätigung von Durchgangs- und 3-Wegventilen der Baureihen KVDN oder gängigen Kleinventilen von Fremdherstellern. Für Regler mit schaltendem Ausgang, 2-Punkt-Steuerung oder quasi-stetige Regelung mit "Puls-Pause"-Taktsignal, in Verbindung mit Einzelraum-Regelsystemen.

Produkt Spannung Stellkraft Ansteuerung Hub Laufzeit Datenblatt
VA115.1 24V 115 N 2-Punkt 4,5 mm 3,5 min VA115d
VA115.2 230V AC 115 N 2-Punkt 4,5 mm 3,5 min
VA115.1M 24V 115 N 0…10 V DC 4,5 mm 4,5 min

Elektromechanische Antriebe

Die Baureihe VA120.... ist geignet für engergieoptimierte Regelung in HLK-Anwendungen. Durch die kompakte Bauform eignet sich dieser Antrieb für den Einbau in beengte Platzverhältnisse, wie z.B. Gebläsekonvektoren, Kühldecken, Verteiler, etc.

Der Antrieb der Serie VA120.... ist für die Baureihe KVDN.../ DKV.... und Ventile der Wettbewerber geignet. Aufgrund des innovativen Konzepts der automatischen Huberkennung kann der VA120.1M über die meisten handelsüblichen Endgeräteventile mit variablen Hüben installiert werden.

Produkt Spannung Stellkraft Ansteuerung Hub Laufzeit Datenblatt
VA120.1 24 V AC/DC 120 N 3-Punkt max. 6,3 mm 50 sec VA120d
VA120.2 230 V AC 120 N 3-Punkt max. 6,3 mm 50 sec
VA120.1M 24 V AC/DC 120 N 0…10 V DC max. 6,3 mm 50 sec
Havlicek - Joventa - Preisliste und Gesamtkatalog für Stellantriebe, Ventile und Klappen

Unser Katalog und Preisliste zum Download

Zum Download: Gesamtkatalog | Preisliste 2023 | Preisliste 2024 gültig ab 1.3.2024

Für weitere Frage stehen wir Ihnen gerne zur Verfügung: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.

Alle Preise auf dieser Seite sind in EUR exklusive USt., vorbehaltlich Tippfehler, Irrtümer.
